混合型塑膠跑道
2018-08-12 12:14 來自: 塑膠跑道網
混合型塑膠跑道是一種跑道材料，采用混合結構，面層為PU顆�；駿PDM耐候性環保彩色顆粒，母體是全PU摻合部分橡膠顆粒。施工工藝簡單，符合國際賽事標準，標準厚度13mm。
技術參數
混合型塑膠跑道特性：全天候使用，任何季節及溫差，均能維持高水準的品質，雨后可立即使用，增加利用時間，提高場地使用率。
彈性：具有適度的彈性及反彈力，可減少體力的消耗，增進競賽成績。
耐沖擊：適度吸收腳部沖擊力，減少運動傷害，長期練習及比賽均適宜。
耐候性：不會因紫外線、臭氧、酸雨的污染而褪色、粉化或軟化，并能長期保持其鮮艷的色彩。
耐磨性：耐磨耗性小于2.5%，滿足各級學校長時間，高使用頻率的需要。
耐壓縮性：不會因?yàn)樘飶狡鞑牡闹貕憾鵁o(wú)法恢復彈性。
抗釘力：在受力最大使用最頻繁的百米起跑點，也不會受到釘鞋或起跑架破壞。
耐沖擊性：具有強韌的彈性層及緩沖層，可吸收強勁的沖擊，表面不會受損。
平坦性：施工時使用自流平材料，表面平坦，能符合特別平坦的比賽場地要求。
粘接性：特殊施工處理，粘接力強，可壓制水份上升，無起泡、剝離等現象。
安全性：可防止跌倒所發生的運動傷害。
經濟：維護方便、節省管理費用。
色彩：專用高彈性EPDM和PU顆粒，表面顏色柔和，顆粒狀表層，防止刺眼光線的反射，美觀耐久，并可采用多色彩搭配。
施工技術指標
比重 標示值±0.10
硬度（HS） 45～65
抗拉強度（kgf/c㎡（Mpa) 25（2.45）以上
撕裂強度（kgf/cm(N/mm) 10（98）以上
伸長率% 250以上
壓縮永久變形率% 35以上
耐磨耗性 2.5以下
硬度（HS） 原硬度值之變化±5
抗拉強度（kgf/c㎡(Mpa) 老化試驗前數量之80%～150%
撕裂強度（kgf/cm(N/mm) 老化試驗前數量之80%～150%
伸長率% 200以上
鋪裝工藝說明
塑膠跑道鋪裝
施工工藝是采用三步施工法進行鋪裝的。首先在膠液中加入適量的橡膠粒，攤鋪底膠厚度為8毫米，待其固化后，在上面再鋪裝厚度為2毫米的膠液，用人工均勻地撒上紅顆粒，回收多余膠粒，最后在上面噴一層膠液。
工藝簡圖
清掃場地 → 底膠配料 → 混合攪拌 → 攤鋪 → 消泡 → 固化 → 面膠配料 → 混合攪拌 → 攤鋪→ 消泡 →撒顆粒→回收膠粒→ 滾膠→ 測量畫線 → 檢測點線 → 竣工
鋪設工藝說明
（1）首先檢查基礎層的平整度，對凹凸部位進行找平（如水泥砼基礎需酸洗）。 （2）底膠鋪設： 鋪設底膠之前先將地基基礎清掃干凈，準備好施工用的工具。 a) 按照工藝要求測量出施工線的位置，放好施工線。 b) 鋪設時由場地一側開始，按場地寬度一次性刮膠。 c) 刮膠時速度均勻，及時對露底、凹陷、凸起處進行補膠或刮平。 d) 成膠后，對全場進行檢查，以保證面膠鋪設的厚度。 �。�3）面膠的攤鋪： a）刮膠時盡量縮短每一桶膠液的間隔時間，使成膠速度均勻一致。 b）時刻觀察膠面的厚度。 c）刮面膠，在面膠未固化前，撒上紅顆粒，待其完全固化后，將多余面膠粒清掃干凈。 d）噴膠,確保顆粒不脫落。 （4）工藝線噴劃： 按照現行的田徑場地設施標準準確測量出工藝線的位置，然后用聚氨酯漆噴刷。
自結紋混合型塑膠跑道，面層標準13mm厚，塑膠采用三層復合結構。
介紹
其表面為無固態EPDM顆粒的自結紋路（非印花型），面層厚度2mm厚，采用甲:乙比例為1:2純聚氨酯膠漿混合攪拌噴涂后發生化學反應自然形成的紋路；中層2mm為純聚氨酯膠漿閉孔性發泡形成彈性穩定層，采用甲：乙為1:4純聚氨酯膠漿；底層9mm為混合型聚氨酯膠，甲：乙比例為1：4，膠粒含量≤25%。
自結紋混合型塑膠環保性能符合GB/T22517.6、國標GB14833-2011；
參數
具體參數如下：
檢測項目
技術指標
苯，%
<50mg/kg
甲苯+二甲苯,%
<50mg/kg
游離甲苯二異氰酸酯TDI,%
≤200mg/kg
可溶性重金屬
鎘Cd，mg/kg
≤10
鉛Pb，mg/kg
≤90
鉻Cr，mg/kg
≤10
汞Hg，mg/kg
≤2
自結紋混合型塑膠物理性能符合國標GB14833-2011；
具體參數如下：
檢測項目
指標
厚度≥（mm）
13
沖擊吸收/%
35～50
垂直變形/mm
0.6～2.5
抗滑值（BPN,20℃）
≥47
拉伸強度/MPa
≥0.5
拉斷伸長率/%
≥40
阻燃性/級
I級
自結紋混合型塑膠抗老化性能在氙燈照射168小時后拉伸性能仍達到國標GB/T22517.6-2011、GB14833-2011的標準：
自結紋混合型塑膠跑道符合歐盟強制性ROHS環保標準六大項檢測指標，鎘、鉛、六價鉻、汞、多溴聯苯和多溴二苯醚符合ROHS指令2011/65/EU附錄Ⅱ（重訂2002/95/EC)的要求；
特點編輯
自結紋混合型塑膠跑道施工應用特點：
1. 面層不含固態EPDM顆粒，采用特制PU材質，噴涂后自然形成結紋，耐磨、表面紋路均勻、劃線清晰飽滿，抗刮傷性能場大大優于顆粒面層；
2 . 采用三層復合結構，中間層為閉孔性微發泡技術，其彈性、硬度、摩擦力既能減緩腳著地時沖擊力對人體腿部各關節的沖擊，又能使人體獲得連連不斷向前的動能�？蛇_(dá)到吸震回彈的作用，減緩沖擊力對運動員腳踝、膝蓋等關節的傷害，有效提高運動員競技水平；
3. 紋路均勻，防滑性好，避免跑步運動中滑倒；
4. 耐候性佳，耐光照性，耐水性優異，不易老化損壞；
5 耐候性，耐光照性，耐水性優異，不易老化損壞
6 顏色持久，不褪色，日久常新。
7 無顆粒，不掉粒，抗污性強，易于清潔保養。

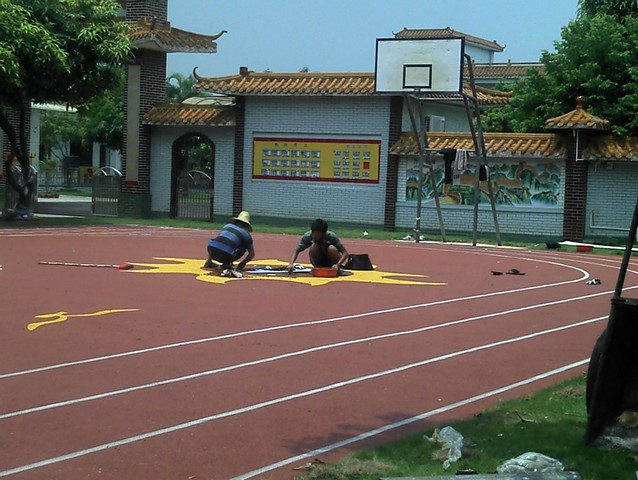

自結紋混合型塑膠跑道施工工藝圖示：
[1]
施工工藝
自結紋混合型跑道施工工藝：
（一）自結紋混合底膠的施工9mm（甲乙1：4+黑顆粒）：
將甲：乙比例為1：4和黑顆粒（2-3mm）混合配比料運至推鋪現場下料后即開始攤鋪，攤鋪時應注意幾點：一是隨時根據溫度變化調整催化劑和稀釋劑的比例，防止膠漿過稠，固化時間慢順坡流動而造成內厚外薄的現象，二是盡可能將攤鋪時間安排在下午3點以后或早上11點之前，防止氣溫過高，使原料在固化過程中產生發泡現象而影響質量。
（二）自結紋清漿層的施工2mm（甲乙1：4）：
清漿層為雙組份聚氨酯(1:4)（不含膠粒及粉粒料），厚度約為2mm �；匿佋O(shè)經檢測符合要求之后，即在基材表面涂布一層自結紋清漿料（該處理能使基材表面產生細微孔隙，使之與面層的粘結更加牢固并形成一體）配料工序嚴格按照公司規定的工藝流程執行，當攪拌完畢后，加入料斗中。
（三）自結紋花漿層的施工2mm（甲乙1：2）
將表層雙組份特種面漿按1:2要求配制好, 用專用設備鋪裝面層，在該層全聚酯膠漿完全固化前即可形成其表面防滑、耐磨紋理，其防滑效果完全可達到國際田聯的標準。
（四）場地劃線：
1. 在面層施工完畢后，嚴格按照最新國際田聯線位規則進行場地放量。
2. 確定半徑點間的距離，精確到大于標準距離5 mm ，標準鋼尺應考慮標準鋼尺的拉力、溫差和鋼尺的尺差；測距儀應考慮到溫差。
3. 放量直線用經緯儀，放量弧線用標準鋼尺，尺寸精確度為0.5 mm 以內，鋼尺應考慮溫差、尺差和拉力。
4. 各點位線放量好后，確定沒有問題后開始噴線。
5. 線位的噴涂：
（1） 準備工作：噴線所用設備和模具準備，擺放好位置，清理模具的人員就位，噴線人員就位。
（2） 按照線位的規則顏色和已放好的放量線進行噴涂。
（3） 技術負責人和質量監督員檢查各個噴線員的工作質量，發現問題及時修整。
